雙法蘭旋流板,玻璃鋼旋流板除霧器
| 產品型號： |
雙法蘭 |
| 品 牌： |
除霧器 |
|
|
| 所 在 地： |
河北衡水 |
| 更新日期： |
2026-02-14 |
| | 品牌：除霧器 | | 型號：雙法蘭 | | 加工定制：是 | |
| | 材質：FRP | | 網塊厚度：180 mm | | 絲網型式：- | |
| | 公稱直徑：3.8 mm | | 外形尺寸：3.8 mm | | 絲網型式：- | |

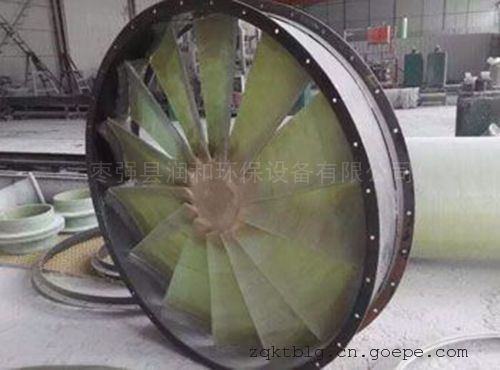

雙法蘭旋流板,玻璃鋼旋流板除霧器是使煙氣通過旋流板，氣流旋轉將液滴拋向塔壁，從而落下。
(1)除霧板盲板直徑:除霧板盲板直徑可大些，即Dm/D>0.4，可使霧滴易于甩
上塔壁。
(2)玻璃鋼旋流板除霧器葉片數:葉片數可適當減少，即m=12~18左右。
(3)徑向角:徑向角為20°，用作除霧板的塔板要求為“外向板”，即葉片外端的鈍角翹起，使氣流朗向塔酸方向，可將帶上的液墑拋向培壁，從而落下
(4)葉片仰角:25
(5)雙法蘭旋流板葉片外徑:葉片外端直徑徑和塔徑之間的距離可減小，D=1.1Dx。
(6)雙法蘭旋流板塔段高度:除霧板塔段的高度按經驗可不超過(0.8~1)(D-Dm)。
玻璃鋼旋流板除霧器結構由旋流板、柱形罩，擋環及筒體和回流管組成。

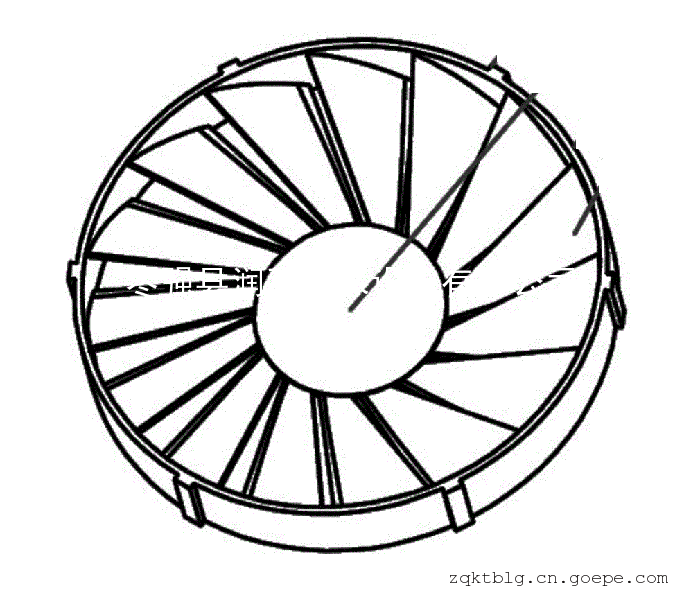

(1)旋流板
旋流板灼的作用是使氣體產生旋轉運動，利用離心力的作用將霧沫甩向筒壁而流下。它是由一塊1～2毫米厚的金屬板，按設計葉片齒分?jǐn)?shù)鑿開，然后將葉片翻起葉片仰角一般為25°，徑向角β大于90°，即將外端翻起，內端連著金屬本身，中間圓為盲板。
(2)柱形罩
作用是收集沿壁流下的液體，以免被旋轉氣體二次夾帶，由于焊在旋流板上的金屬罩與塔壁有一定間隙，故可以收集流下的液體，又減少了旋流板上的液體量。同時也為收集的液體返回下層塔板，創造了條件。罩的高度與夾帶量及旋流板本身壓降有關。
(3)擋環
擋環的作用是使被旋轉氣沿筒壁攜帶上去的霧液受阻擋，以兔溢出。擋環高寬應視塔徑和如理的物料略有選擇。
(4)筒體
一艇是由塔節本身制得。
(5)回流管
回流管的作用為使剩余的霧沫回流到塔內。
雙法蘭旋流板,玻璃鋼旋流板除霧器材質有玻璃鋼、PP、PVC、不銹鋼。
